Гасители вибрации ГВУ
по запросу | Купить в 1 клик |
Одной из важнейших задач при сооружении воздушных линий электропередачи является снижение финансовых затрат на оплату выполнения работ. В этом контексте весьма важным фактором является унификация используемой в строительстве ВЛ арматуры. Унифицированные гасители вибрации ГВУ многочастотные как раз и стали решением, использование которого позволило снизить расходы на сооружение защиты проводов ВЛ от вибрационных разрушений.
Назначение гасителей вибрации ГВУ
Поставляемые нашей компанией гасители вибрации ГВУ многочастотные являются самым современным на сегодняшний день решением среди всей виброзащитной линейной арматуры. От предшествующего типа виброгасителей – ГВП – эта арматура отличается тем, что разными являются массы грузов и длины плеч демпфирующего троса. Комбинируя эти параметры гасителей вибрации ГВУ многочастотных, при проектировании ВЛ, добиваются повышения надёжности виброзащиты.
Преимущества
Следует учесть, что эффективность защиты повышается при том условии, что общее количество типоразмеров данной арматуры является небольшим. Отечественной промышленностью выпускается всего шесть (6) типоразмеров гасителя вибрации ГВУ многочастотного против семидесяти (70) видов ГПГ и ГПГ-А. Это закономерно влечёт за собой снижение стоимости сооружения ВЛ.
Особенно значимый экономический эффект наблюдается при строительстве протяжённых ВЛ и при их реконструкции, когда морально и технически устаревшие демпферы должны заменяться гасителям вибрации ГВУ многочастотными или их аналогами. Следует учесть и простоту монтажа изделий, что тоже оказывает влияние на величину затрат. Специалист соответствующей квалификации с использованием самого обычного быстро установит изделие, затратив на выполнение операции минимум времени.

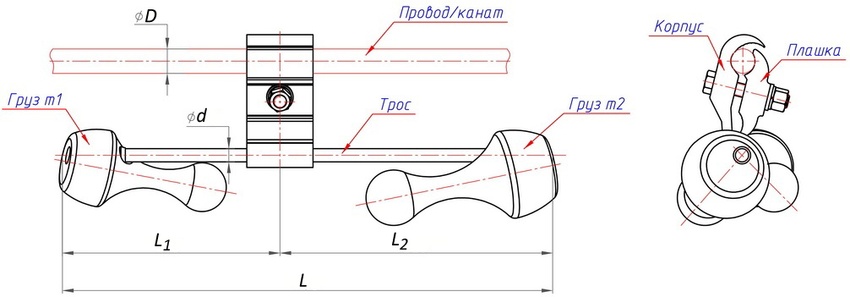

Марки и технические характеристики гасителей вибрации ГВУ
Марка гасителя | Диапазон частот |
Диаметр провода/каната, D |
Диаметр троса d |
Длина L |
Длина L1 |
Длина L2 |
Масса груза m1 |
Масса груза m2 |
Гаситель вибрации ГВУ-0,6-0,8 | 12-70 Гц | 17-22/13-15 | 9,1 мм | 400 | 180 | 220 | 0,6 кг | 0,8 кг |
|
12-70 Гц | 17-22/13-15 | 9,1 мм | 400 | 180 | 220 | 0,8 кг | 1,2 кг |
Гаситель вибрации ГВУ-1,2-1,6 | 10-55 Гц | 17-22/13-15 | 11 мм | 450 | 200 | 250 | 1,2 кг | 1,6 кг |
Гаситель вибрации ГВУ-1,6-2,4 | 8-50 Гц | 22,1-28/16-18,5 | 11 мм | 500 | 220 | 280 | 1,6 кг | 2,4 кг |
Гаситель вибрации ГВУ-2,4-3,2 | 5-35 Гц | 28,1-38/21-22,5 | 13 мм | 550 | 250 | 300 | 2,4 кг | 3,2 кг |
Гаситель вибрации ГВУ-3,2-4,0 | 4-30 Гц | 38,1-47/25,5 | 13 мм | 550 | 250 | 300 | 3,2 кг | 4,0 кг |
* Применяется для кабелей ВОК и проводов АЖС, стальных тросов и в районах Крайнего Севера; используется по дополнительному требованию заказчика для любых марок кабелей, проводов и тросов.
Кроме разных масс грузов и длин плеч демпфирующего троса, в остальном изделия ничем не отличаются от арматуры ГВП.Узел крепления демпфера на проводе ВЛ точно так же является алюминиевым монолитным, крюкообразным в поперечном разрезе. Это предотвращает возникновение люфтов, и, следовательно, грузы в гасителях вибрации ГВУ многочастотных подобно грузам ГВП лишены возможности соприкасаться с проводами ВЛ. Прочность закрепления изделия достаточно высока для предотвращения его сползания в срединную зону пролёта.
Прочной является и заделка грузов на концах демпфирующего троса. Благодаря этому использовать гаситель вибрации ГВУ многочастотный можно даже в границах населённых пунктов – срыв грузов с троса абсолютно исключается. Помимо прочего прочность заделки повышается из-за использования особой технологии подготовки троса. Перед тем, как выполняют операцию заделки, повивы троса дополнительно обжимают, что и делает гасители вибрации ГВУ многочастотные безопасными с точки зрения вероятности срыва груза с демпфирующего троса. Таким образом, качество изделий соответствует как техническим нормам, так и требованиям безопасности.
Компания Вольт-Сервис снабжает гасителями вибрации ГВУ многочастотными монтажные и эксплуатационные организации, работающие в любых регионах Российской Федерации. Поставки выполняются бесперебойно. Для этого на ростовском складе компании создан необходимый запас продукции. Арматура реализуется по невысоким ценам. Качество изделий подтверждается документально.
Гасители вибрации ГВУ многочастотные от Вольт-Сервис – будущее в защите проводов и компонентов ВЛ от разрушительного воздействия вибраций.
