Главная / Каталог товаров / Арматура для ВЛ и СИП / Линейная арматура для ВЛ / Ушки У1, У2, УД, УС / Ушко У1-7-16
Ушко У1-7-16
артикул: 14486
Назначение
Используется для соединения стержня гирлянды подвесных изоляторов со сцепной или линейной арматурой ЛЭП. Замок W-образной формы для запирания стержня изолятора или пестика серьги защищен от самопроизвольного расстегивания.
Ушко У1-7-16 однолапчатое соответствует требованиям ТУ 3449-111-00111120-95. Гнездо сферического шарнирного соединения ушка У1-7-16 выполняется по ГОСТ 27396-93. Соединяемые размеры проушины соответствуют ГОСТ 11359-75.

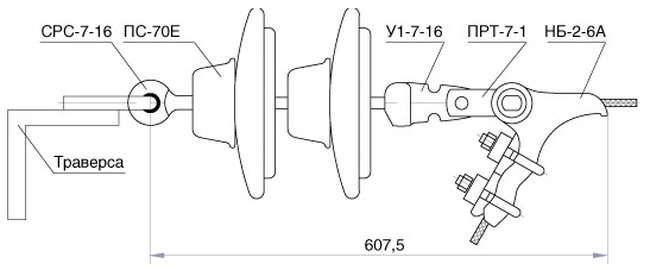

Вариант использования ушка У1-7-16 в натяжной подвеске изоляторов ПС-70Е
В состав натяжной подвески входит следующая арматура: серьга , 2 изолятора , ушко У1-7-16, звено , натяжной зажим

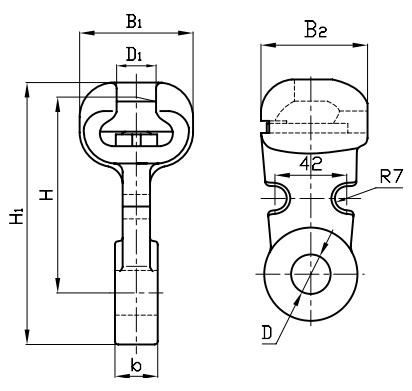

Размеры и чертеж
| Размеры, мм | ||||||
| B1 | B2 | b | D | D1 | H | H1 |
| 52 | 58 | 16 | 17 | 19,2 | 95,5 | 123 |
Вы можете сделать заказ прямо сейчас по телефону: или через e-mail:
