Разрядник РДИП-10-IV УХЛ1 (НПО Стример)
7 675 руб. | Купить в 1 клик |
Технические характеристики
Производитель | Стример НПО |
Марка разрядника | РДИП-10-4 УХЛ1 |
Масса | 2,4 кг |
Напряжение | 10 кВ |
Хит продаж! Наилучшее решение для защиты ВЛ и установленного на них оборудования от грозовых отключений и повреждений!
Торговый Дом «Вольт-Сервис» реализует по выгодной цене надежные в эксплуатации и долговечные длинно-искровые разрядники РДИП-10-4 УХЛ1. Являясь официальными представителями НПО «Стример», мы гарантируем безупречное качество поставляемой продукции. На складах компании всегда присутствует достаточное количество товаров, их отгрузка и доставка осуществляется в сжатые сроки. Выбирая Вольт-Сервис, вы обретаете надежного поставщика электротехнической продукции, поставляемой по ценам от производителей.
Назначение и сфера применения разрядников РДИП-10-4 УХЛ1
Изготовленный НПО «Стример» длинноискровой разрядник РДИП-10-IV представляет собой устройство, разработанное для защиты ВЛ напряжением 6, 10 кВ с изолированными или незащищенными проводами. Упомянутые изделия дают возможность предотвратить пережог проводов и отключение линии в результате индуктированных грозовых перенапряжений. Разрядники РДИП-10-IV используются в сфере добывающей и перерабатывающей промышленности, коммунального и сельского хозяйства, путей железнодорожного сообщения и др.
Особенности конструкции длинно-искрового разрядника РДИП-10-4 УХЛ1
Главным элементом устройства является согнутый в виде петли металлический разрядник, покрытый слоем полимерного материала (полиэтилен высокого давления). Концы стержня помещаются в зажим крепления, дающего возможность присоединить разрядник к штырю изолятора опоры или к иному элементу ВЛ. Поверх изоляции петли в средней части устройства находится металлическая трубка, напротив которой на провод ВЛ крепится зажим. Между этими элементами образуется воздушно-искровой промежуток. В случае появления индуктированного грозового импульса промежуток пробивается, и напряжение прикладывается к изоляции между стержнем петли с потенциалом опоры и металлической трубкой. По поверхности изоляции разрядника от трубки к зажиму проходит скользящий разряд, не переходящий в силовую дугу.
Технические характеристики разрядника РДИП-10-4 УХЛ1
Класс напряжения | 10 кВ |
Длина перекрытия по поверхности | 780 мм |
Внешний искровой промежуток | 20 - 40 мм |
Импульсное 50%-ное разрядное напряжение, не более - на положительной полярности - на отрицательной полярности |
110 кВ 90 кВ |
Многократно выдерживаемое внутренней изоляцией импульсное напряжение, не менее | 300 кВ |
Выдерживаемое напряжение промышленной частоты, не менее - в сухом состоянии - под дождем |
38 кВ 28 кВ |
Многократно выдерживаемый импульсный ток 8/20 мкс, не менее | 40 кА |
Масса | 2,4 кг |
Срок службы, не менее | 30 лет |
Условия эксплуатации
Разрядники РДИП-10-IV предназначены для эксплуатации в таких условиях, как то:
- температура воздуха – от -600С до +500С;
- относительная влажность – до 100%;
- нормативное ветровое давление (без наледи) – 1500 Па;
- ветровое давление с наледью 40 мм – 360 Па.
Разрядники выполняют свои функции без необходимости в обслуживании в течение 30 лет.
Преимущественные особенности
Устройства способны переносить неоднократные прямые удары молнии без потери заявленных производителем характеристик. Разрядники весят 2,4 кг, поэтому характеризуются легким монтажом, удобным хранением и транспортировкой. Простая конструкция служит залогом эффективности и надежности изделия РДИП-10-IV. Сегодня в регионах Российской Федерации используется несколько миллионов подобных разрядников, что однозначно свидетельствует об их надежности, высоком качестве и конкурентоспособной стоимости. Продукция сертифицирована.
Плюсы покупки разрядников РДИП в Вольт-Сервис
- Широкий выбор – в каталоге присутствуют более 60 тыс. наименований товаров от 59 ведущих производителей.
- Выгодные условия для клиентов – цены от производителя, бесплатная доставка до терминала транспортной компании.
- Гибкие схемы оплаты для постоянных оптовых закупщиков электрооборудования, арматуры для СИП и ВЛ, инструментов и средств индивидуальной защиты.
- Заказы оперативно принимаются и выполняются ответственными сотрудниками.
- Поставки электротехнических товаров осуществляются во все регионы Российской Федерации через компании-перевозчики.
Обращайтесь к менеджерам Вольт-Сервис, чтобы заказать качественные разрядники РДИП-10-IV по конкурентоспособным ценам!
Установка длинно искровых разрядников РДИП руководство по монтажу
Специалистам хорошо известно, что индуктированные перенапряжения практически никогда не превышают значения в 300 кВ. Это обстоятельство дает хорошую возможность организовать молниезащиту таким образом, чтобы ни при каких условиях на одной и той же опоре одновременно не перекрывалось две или три фазы. Соответственно, можно избежать опасных межфазных замыканий. На практике это реализуется путем монтажа по одному разряднику РДИП-10-IV УХЛ1 на фазу на трех различных, расположенных последовательно, опорах. Таким образом, все фазы оказываются полностью защищенными, и исключается даже малейшая вероятность их перекрытия.

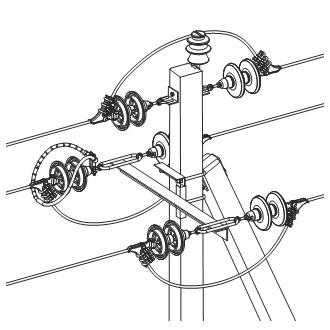

Схема установки длинно искровых разрядников РДИП 10-4 УХЛ1 на опоры воздушной линии
Такая схема установки в случае возникновения индуктированного грозового перенапряжения на линии в целом происходит перекрытие всех трех разрядников, установленных на разных фазах и на разных опорах. Кроме того, образуется контур межфазного замыкания, в который включаются разрядники и сами опоры. При этом возникший ток ограничивается до уровня всего в несколько сотен ампер и благополучно гасится ввиду высокого сопротивления цепи, не вызывая повреждения или отключение высоковольтной линии электропередач.
