Выключатель нагрузки ВНРп-10/400-20зп У3, без предохранителей

артикул: 15308
Цена:
по запросу
Купить в 1 клик

Технические характеристики

Номинальный ток400 А
Напряжение10 кВ
МаркаВНРп-10/400-10зп У3
ПроизводительВологодский электромеханический завод (ВЭМЗ)
Наличие полурамы для предохранителейЕсть
Наличие заземляющего ножаЕсть
Масса80 кг

Назначение

Выключатель нагрузки ВНРп-10/400-10зп У3 используется для отключения тока при ремонтных или профилактических работах на электрооборудовании. Устройство, снабженное дугогасительной камерой, позволяет разомкнуть токонесущие проводники без повреждений, которые может нанести возникшая при этом дуга.

Сфера использования

Выключатели данного типа используются в распределительных устройствах внутренней установки таких, как: трансформаторные подстанции, шкафы комплектных распределительных устройств, камеры одностороннего обслуживания и т.д.

Условия эксплуатации

  • высота над уровнем моря не более 1000 метров;
  • температура не ниже минус 50°C и не выше плюс 45°C;
  • влажность не выше 80% при плюс 15 °C;
  • отсутствие в распределительном устройстве грязи или агрессивной среды, которая может негативно повлиять на работу выключателя.

Упаковка выключателей ВНР и ВНРп. Кассеты для перевозки

Выключатели упаковываются на кассеты по 6 шт. В таком виде их можно безопасно перевозить автомобильным или железнодорожным транспортом

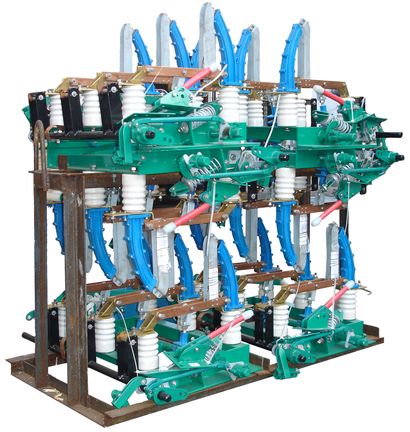

Кассета для выключателей нагрузки ВНР, ВНРп

Устройство

Данный тип выключателей состоит из опорной рамы с валом, на которую крепятся изоляторы в количестве 6 штук. 3 из них оснащаются контактами и дугогасительными камерами, 3 оставшихся – контактными ножами. Помимо этого, выключатель оснащается рычагом, изоляционной и блокировочной тягами, резиновыми шайбами, гибким устройством, ручным приводом и ножом заземления.

Принцип работы

Ток свободно протекает по контактам, которые находится в замкнутом положении. Когда устройство включается, контакты размыкаются, и ток переходит на цепь так называемых дугогасительных контактов. Они также размыкаются, а возникающая дуга прерывается струей газов, которые продуцирует вкладыш из стеклонаполненного полиамида. Таким образом, безопасно снимается нагрузка с линии.

Выключатели нагрузки ВНРп-10/400-10зп У3

Срок эксплуатации

Срок эксплуатации выключателей нагрузки ВНРп-10/400-10зп У3 находится в пределах 25 лет или же в пределах 8000 циклов включения и выключения. Однако необходимо уделять внимание профилактическим мероприятиям, для того чтобы устройство отработало весь срок.

Где можно приобрести

Выключатель нагрузки данного типа можно купить в компании «Вольт-Сервис», занимающейся поставками высоковольтного и низковольтного оборудования, инструмента для его монтажа, арматуры и защитных средств. Компания «Вольт-Сервис» является одним из признанных лидеров на профильном рынке, добившись такого положения за счет ориентации на благо клиента. У «Вольт-Сервис» есть возможность поставлять продукцию от производителя по привлекательным ценам.

Резюме

Выключатель нагрузки ВНРп-10/400-10зп У3 – это надежное устройство, которое дает возможность безопасно снимать нагрузку с линии. Качественные выключатели нагрузки этого типа можно приобрести в компании «Вольт-Сервис» по привлекательным ценам.

Каталог выключателей нагрузки ВНР, чертежи

Каталог выключателей нагрузки ВНР

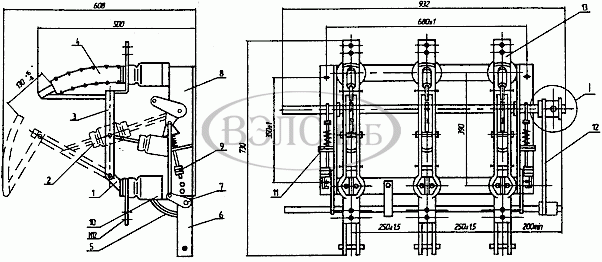

Габаритные размеры выключателей ВНР-10/400(630)
Габаритные размеры выключателей ВНРп-10/400(630)
Чертеж контактных выводов выключателей ВНР-10/400(630) и ВНРп-10/400(630)
Привод ПР-10
Привод ПР-17

Расшифровка условного обозначения ВНР, ВНРп

В – выключатель; Н – нагрузки; Р – тип привода ручной;
п – со встроенными предохранителями;
10 – номинальное напряжение, кВ;
400, 630 – номинальный ток, А;
20–номинальная периодическая составляющая сквозного тока к.з., кА;
наличие и расположение заземляющих ножей:
без символа–без заземляющих ножей,
з–заземляющие ножи снизу (со стороны шарнирных контактов),
зв–заземляющие ножи сверху(со стороны разъемных контактов),
2з–заземляющие ножи с двух сторон,
зп–заземляющие ножи расположены за предохранителями(снизу);
з-зп–с ножами заземления со стороны шарнирных контактов и за предохранителями, расположенными снизу выключателя;
У или УХЛ– климатическое исполнение по ГОСТ 15150-69;
2 или 3 – категория размещения по ГОСТ 15150-69
